概述
HYK1系列控制與保護開關電器主要用于交流50Hz(60Hz)、額定電壓至690V、主體額定電流自6.3A至125A、數字化控制器可調工作電流自0.16A至125A、控制電機功率自0.05KW至55KW的電力系統中接通、承載和分斷正常條件(包括規定的過載條件)下的電流，且能夠接通、承載并分斷規定的非正常條件(如短路)下的電流。HYK1系列控制與保護開關電器采用模塊化的單一產品結構型式，集成了傳統的斷路器(熔斷器)、接觸器、過載(或過流、斷相)保護繼電器、智能漏電綜合保護器、起動器、隔離器、電機綜合保護器等低壓電器產品的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有過壓欠壓保護功能，具有斷相缺相保護功能，具有協調配合的時間－電流保護特性(具有過載長延時、過載短延時、短路瞬時三段保護特性)。根據需要選配功能模塊或附件，具有保護(包括短路保護、過載保護、過流保護、斷缺相保護、過欠壓保護 、三相不平衡保護、剩余電流保護等)和控制功能(包括手動控制、就地控制、遠程控制、消防自 動控制等)?？蓪崿F(xiàn)對各類電動機負載(包括不頻繁起動、頻繁起動)、配電負載的控制與保護，為不同需求的客戶提供完整的數字化智能解決方案。
適用領域
HYK1系列產品具有控制與保護功能集成化、模塊化、小型化結構，對環境污染的防護等級高，分斷短路電流能力高，飛弧距離短，電壽命長，保護功能齊全，連續運行性能和可靠性高，安裝使用及維修操作方便等一系列優點，在工業設施、基礎設施、消防系統以及商業和民用設施中得到廣泛的應用：
1、冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統；
2、電動機控制中心（MMC）及配電中心；
3、現代化建筑中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統；
4、遠程控制照明系統；
5、電力站及變電站；
6、港口和鐵路系統（如航空港、鐵路公路客運中心等）；
7、高速公路照明、通風系統。
8、軍隊駐地控制保護系統（如邊防哨所、雷達機站等）；
9、各種場合的消防泵、風機等；
10、醫院；
11、商業大樓（如大型購物中心、超級市場等）；
12、電信通訊機房；
13、信息處理中心（如市政、銀行、證券交易中心等）；
14、工廠或車間的單機控制與保護系統。
型號及含義
1、基本型的完整構成及型號應包括：主體型號+主體脫扣器額定電流級分斷能力等級、智能脫扣器、產品功能、控制電源。

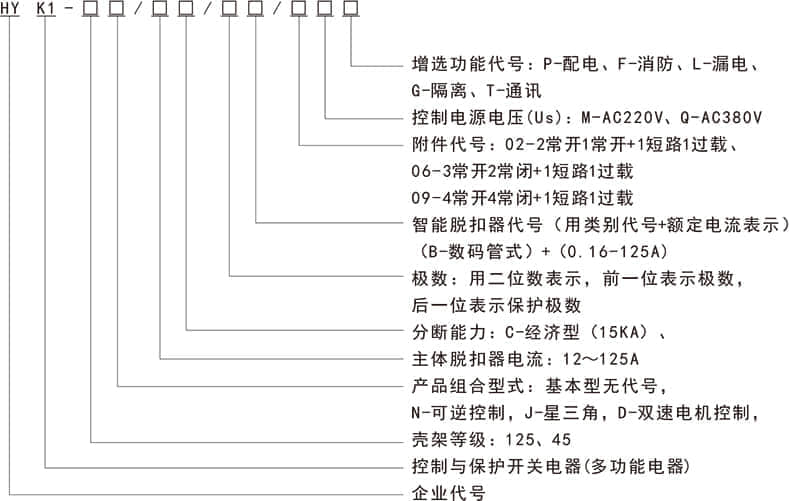

2、產品型號各部分的含義如下：
主要技術參數
1、主電路的參數
主電路主要由主體和智能脫扣器構成，這兩部分是構成可以應用的HYK1產品的最少配置。
主體額定電流ln、額定絕緣電壓Ui、額定頻率、額定工作電壓Ue以及可選的智能控制器的額定工作電流le范圍或控制功率范圍見表2、表3。
表2、主電路的基本參數
表3主電路的主要參數
注：
a）以上功率范圍是參考Y系列三相異步電動機的技術參數
b）如有特殊要求時請與生產廠家聯系
-
