概述

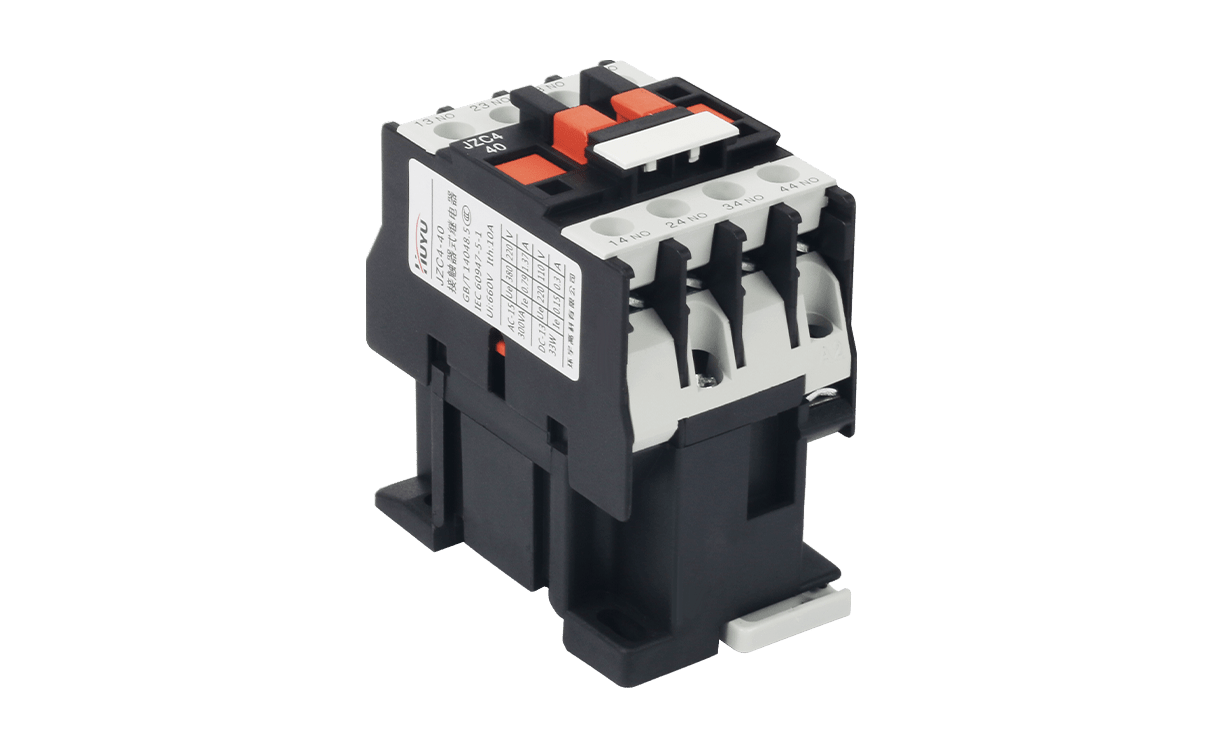

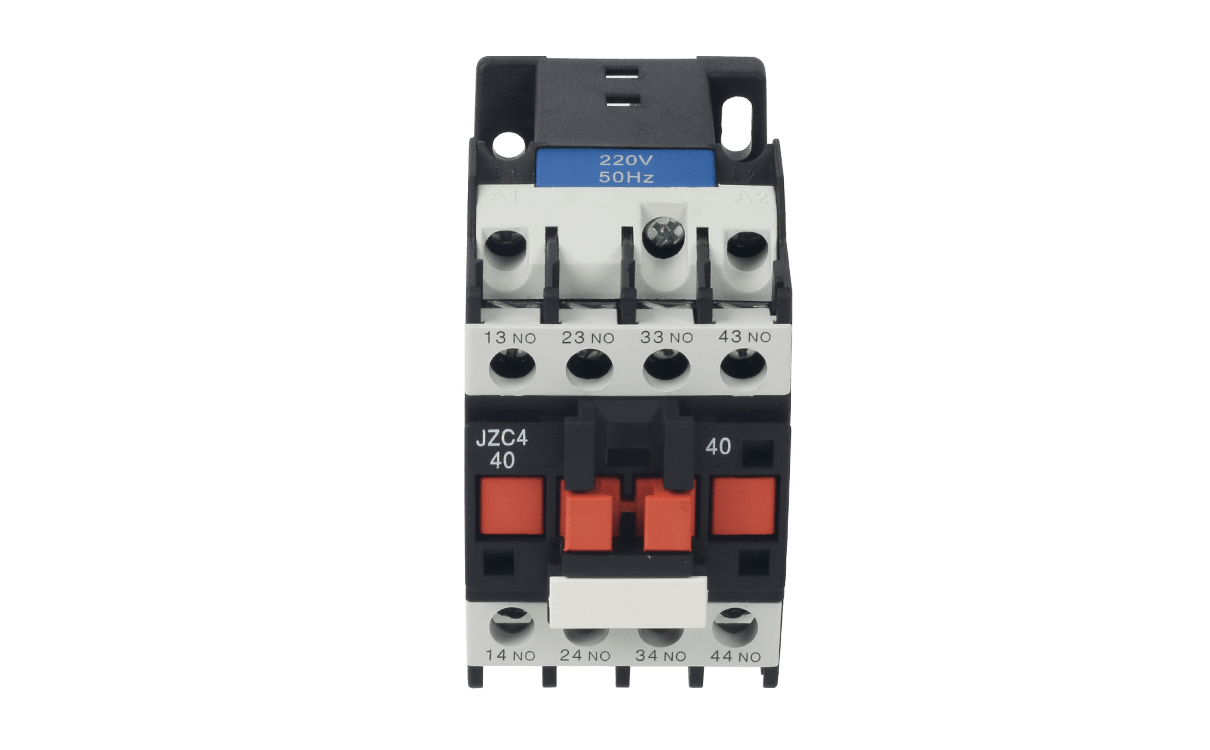

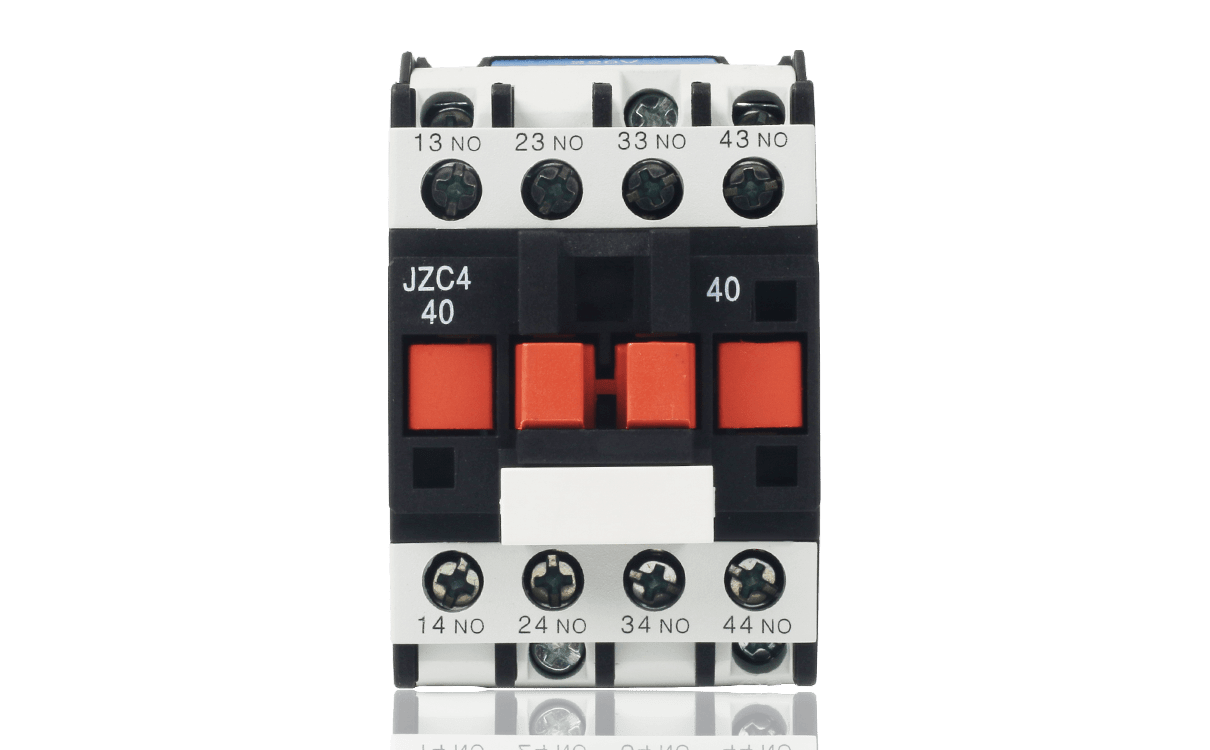

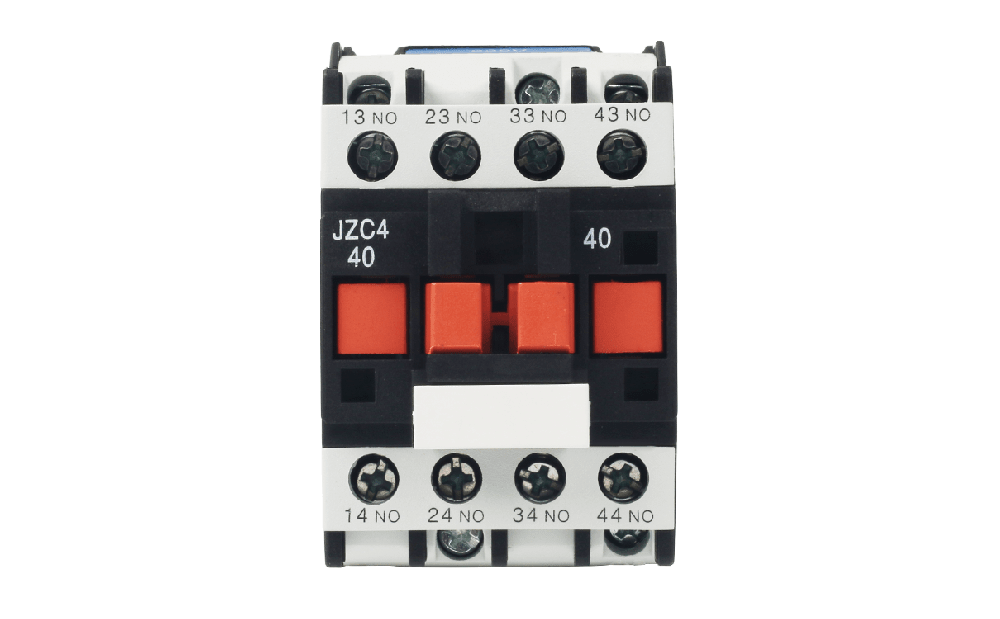

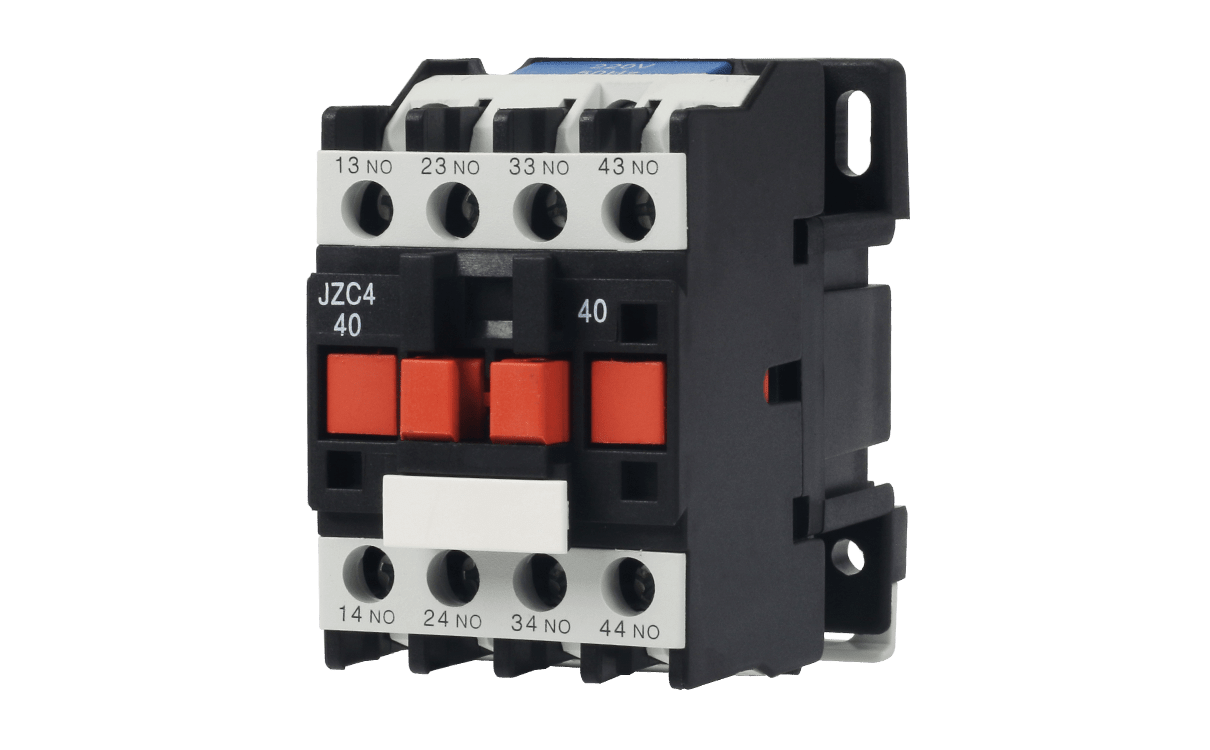

JZC4系列接觸器式繼電器主要適用于交流50Hz或60Hz、額定電壓至380V或直流額定電壓至220V的繼電控制、信號傳遞、隔離放大等電路中，作接通分?jǐn)唷⒎糯笾?，是JZ7系列更新?lián)Q代產品。
產品符合GB14048.5標準。
正常工作條件
1、 周圍空氣溫度為：-5℃～+40℃。24 小時內其平均值不超過+35℃。
2、 海拔：不超過2000m。
3、 大氣條件：安裝地點的空氣相對濕度在+40℃時不超過50%，在較低溫度下可允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊措施。
4、 污染等級：3 級。
5、 安裝類別：Ⅲ類。
6、 安裝條件：安裝面與垂直傾斜度不大于±5°。

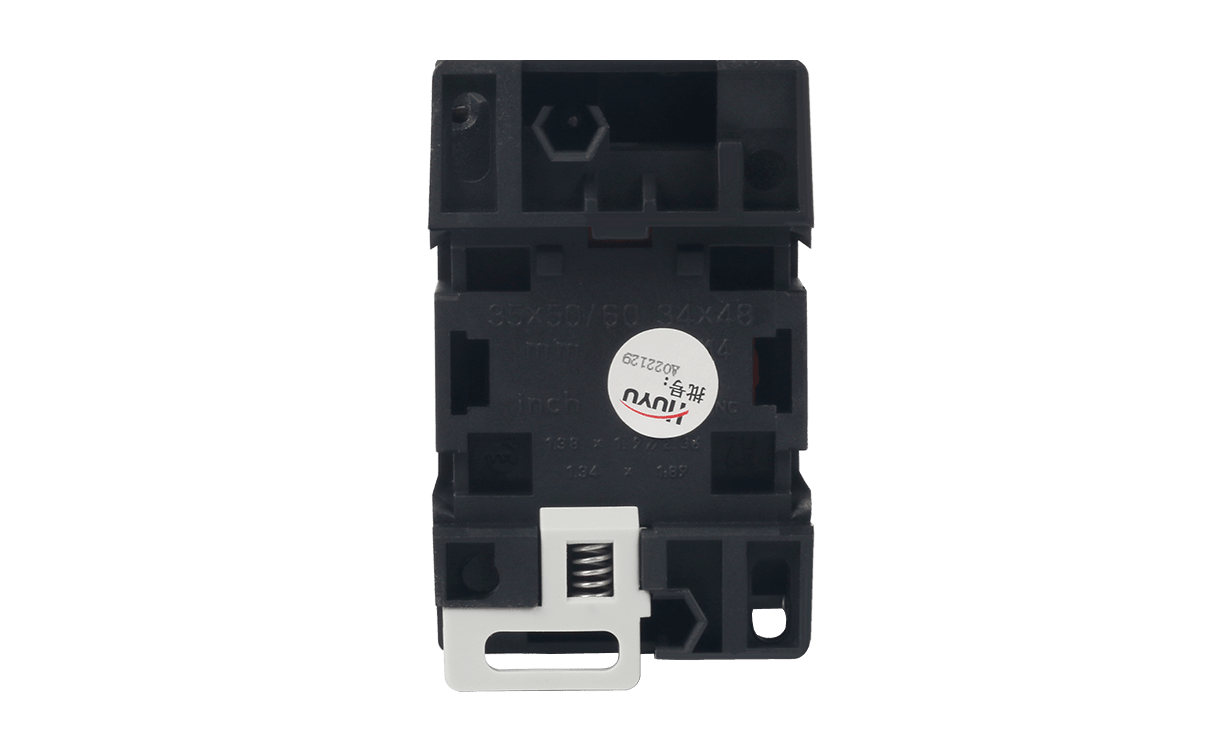

7、 繼電器除用螺釘安裝外，還可用35mm 的標準導軌安裝。
8、 沖擊振動：繼電器應安裝和使用在無顯著搖動，沖擊和振動的地方。
9、 運輸、儲存：繼電器在運輸中不應受到劇烈的碰撞和振動，在運輸和存儲中均不得受到雨雪侵襲。繼電器適于在-25℃～+55℃之間，短時間（24h 內）可達+70℃的溫度下運輸和存儲。
型號及含義
表1
主要技術參數
1、產品主要技術參數
2、吸合電壓為線圈額定電壓的85～110%，釋放電壓為線圈額定電壓的20～75%。線圈通電到常開觸頭閉合：15～22ms，線圈斷電到常開觸頭分?jǐn)啵?～15ms。
3、動作時間：線圈通電到常閉觸頭閉合：7～20ms，線圈通電到常閉觸頭分?jǐn)啵?～20ms。常開、常閉觸頭換接時間：1.5ms。
